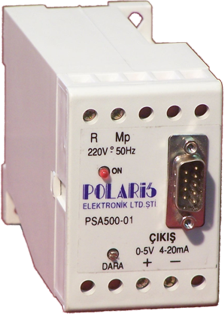

PSA500-01 AĞIRLIK KONVERTERİ

Cihaz Özellikleri

• ■ PSA500-01 tipi ağırlık konverteri tümüyle katı hal (Solid-State) teknolojisi ile üretilmiştir.

• ■ Cihaz strain-gauge girişlidir.

• ■ Ölçülen büyüklüğe orantılı olarak 0-5 V, 0-20 mA, 4-20 mA vb. çıkış vermektedir.

• ■ Yük hücresi (Load-Cell) D-Sub konnektör aracılığıyla konvertere bağlanmaktadır.

• ■ Strain-Gauge ölçme tekniğinin gerektirdiği çok yüksek giriş empedanslı "instrumentation amplifier" girişlidir.

• ■ Cihazın ön panelinden dışarı çıkan çok turlu potansiyometre aracılığıyla dara sıfırlaması yapılabilir.

• ■ Hassas ve yüksek doğrulukta ölçüm yapılmaktadır.

• ■ Pano içine monte edilir tipte olup, pano içindeki raya rahatlıkla takılıp çıkarılabilir yapıdadır.

•             D-Sub konnektör bağlantı uçları

•         1 : – Çıkış (sinyal)    2 : + Çıkış (sinyal)

•         3 : + Giriş (besleme)   4 : – Giriş (besleme)    5 : GND (ekranlama)

Teknik Özellikler
Giriş	Strain-Gauge (Load-Cell)
Giriş Empedansı	>100 megaohm
Gürültü Bastırması	80 dB ( 50 Hz )
Sınıfı	1
Çıkış	0-5 V (standart) 0-20 mA veya 4-20 mA (istenirse)
Besleme Gerilimi	220 V. ±%15, 50 Hz ±%10
Güç Sarfiyatı	3 VA
Boyutları	76 x 52 mm., derinlik 120 mm.
Çalışma Ortam Sıcaklığı	0 ~ 50 °C
Depolama Sıcaklığı	–10 ~ +60 °C
